Optočlen izolační modul 12V optické oddělení

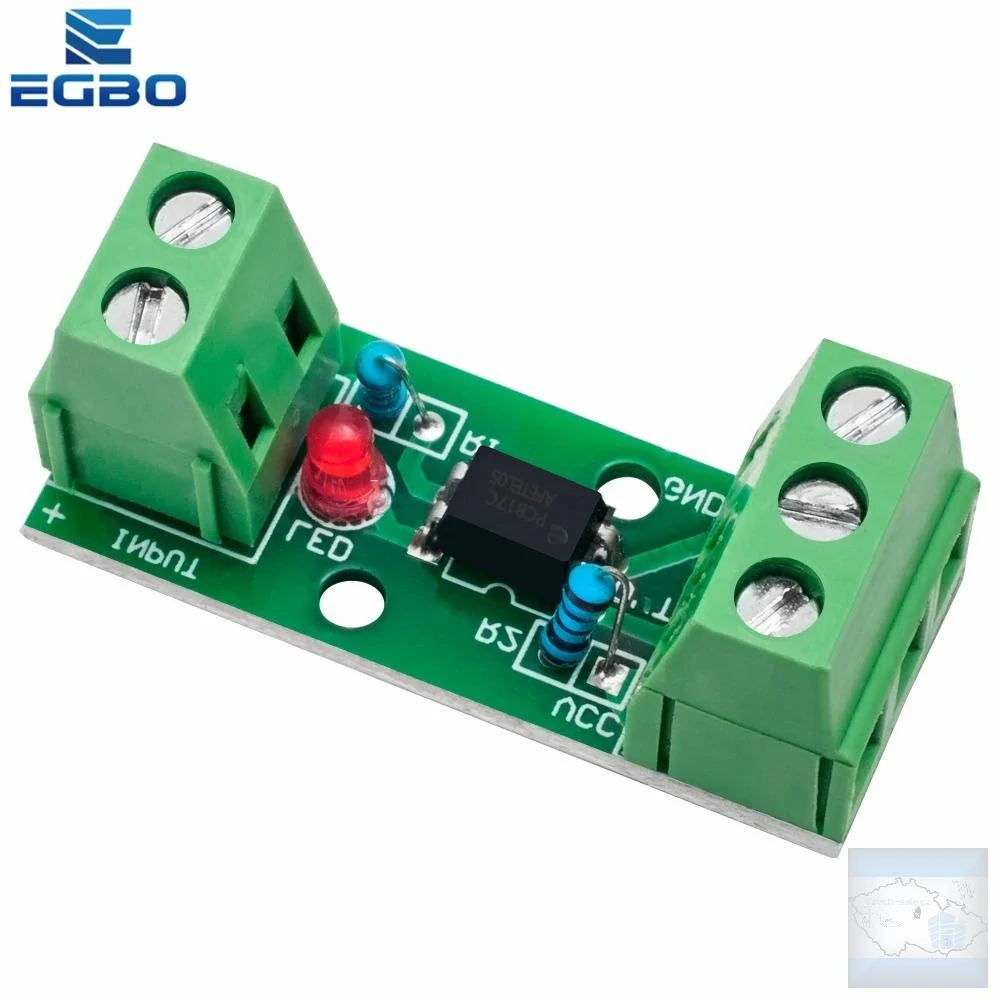

Optočlen izolační modul

Popis produktu:

Jednokanálový optočlen izolační modul používá šroubové svorkovnice se stoupáním 5,0 mm pro pohodlné zapojení kabeláže. Modul je vhodný pro izolaci při použití výstupní úrovně mikrokontroléru k řízení induktivních součástek, jako jsou motory, a antiinterferenční ochrana chrání některé obvody mikrokontroléru. Výstupní úroveň mikrokontroléru je nízká a napájecí napětí řízené jednotky je vysoké pro přizpůsobení úrovní. Například některé vstupy PLC vyžadují napětí 24 V, které lze tímto modulem převést. Lze jej použít pro měnič, kdy invertuje vstupní signál a výstup. Lze jej použít pro detekci vysokého napětí, například výstupní signál určitého senzoru je 12 V a napětí mikrokontroléru je 5 V. Tento modul lze použít pro izolaci a detekci. Zesílení proudu – například když je výstupní proud mikrokontroléru příliš malý na řízení určitých obvodů, lze tento modul použít pro zesílení. Modul používá optočlennou izolaci, která je stabilní a spolehlivá a má dlouhou dobu životnosti.

Parametry produktu:

Vstupní signálové napětí: DC 12 V

Výstupní signálové napětí: širokospektrální vhodné pro DC 1,8 V–24 V

Vlastnosti optočlenu EL817:

• Izolační napětí větší než 3000 V

• Vstupní proud max. 50 mA

• Pracovní proud > 1 mA

• Maximální výstupní proud 50 mA (vstupní proud musí být 15–20 mA)

• Pracovní teplota −55 °C až 110 °C

• Maximální frekvence aplikovaného signálu: 5 kHz
